W型旋涡泵

一、W型旋涡泵简介

W型旋涡泵是单级悬臂式旋涡泵，泵的进、出口方向为垂直向上。旋涡式叶轮可在轴上沿轴向自由移动，以保证叶轮与泵体、泵盖之间的轴间间隙两侧相等，允许用纸垫调整间隙。泵的轴封形式分填料和单端面机械密封两种，泵和电动机合装在共同底座上。旋涡泵的叶轮为一等厚圆盘，在它外缘的两侧有很多径向小叶片。旋涡泵的工作有些像多级离心泵，但旋涡泵没有像离心泵蜗壳或导叶那样的能量转换装置。旋涡泵主要是通过多次连续作功的方式把能量传递给液体，所以能产生较高的压力。

二、W型旋涡泵特点和用途

W型旋涡泵用于输送温度-20℃～+250℃粘度不大于5E，无腐蚀性、无固体颗粒的液体。该泵具有体积小，重量轻，外观大方，便于维修的特点，适用于化工、石油、轻纺、电力和其它厂矿的工业生产用水，锅炉给水，暖气送水，高楼、消防、除热循环送水，制造冷冻防暑降温饮料及食堂、饮食业食具消毒的高压送水等广泛用途。

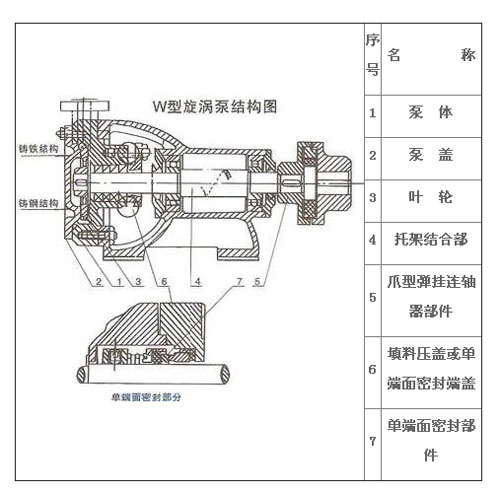

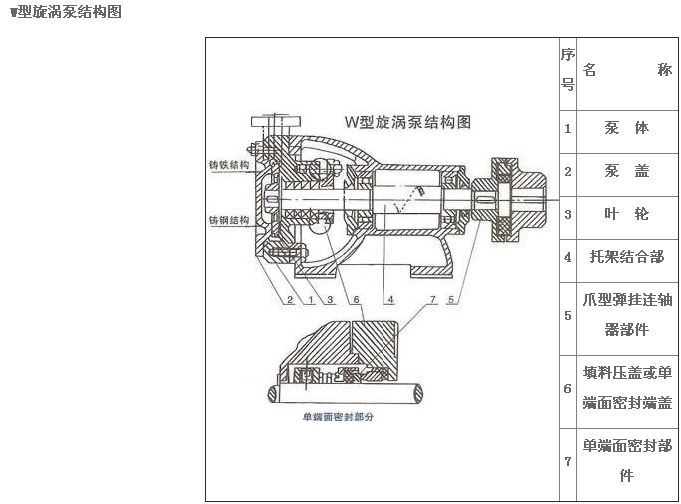

三、W型旋涡泵结构图

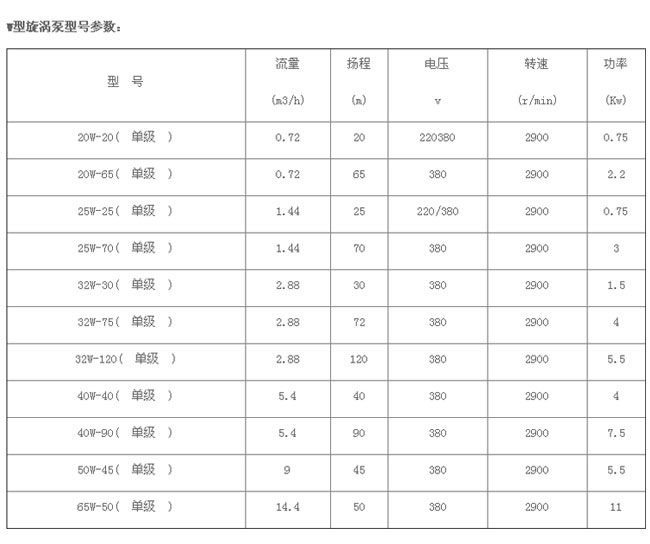

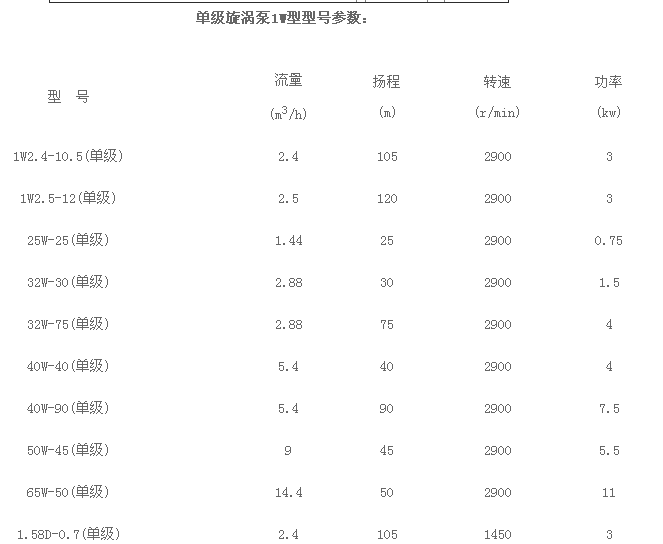

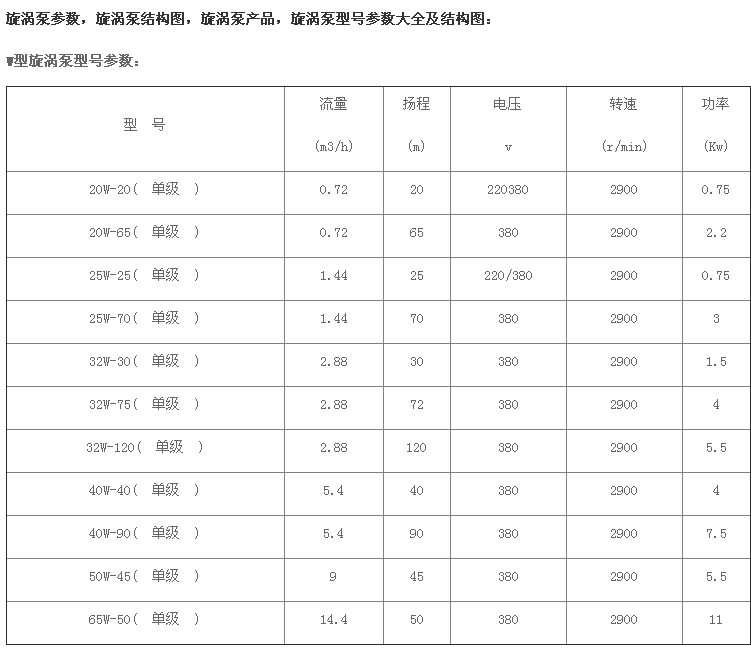

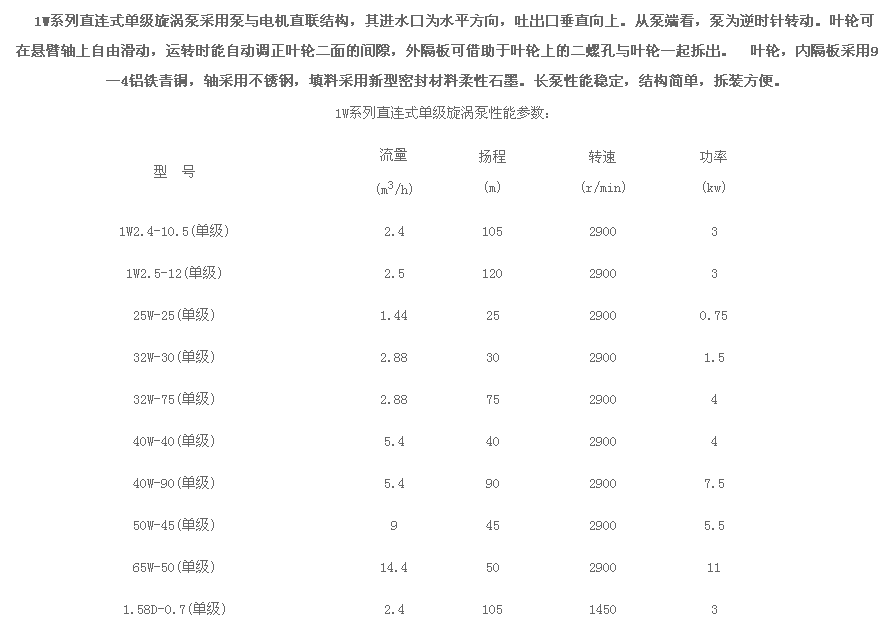

四、W型旋涡泵参数表
