N型冷凝泵

    一、N型冷凝泵概述：

　　冷凝泵是输送凝结水的系列产品。N型泵供输送温度低于120℃的冷凝水或物理，化学性质类似清水的液体，NB、NBA、NBA型泵供抽送温度不超过80℃的冷凝器中的凝结水和750-3000千瓦汽轮发电机组抽送凝结水及其它类似场合之用。

　　二、N型冷凝泵参数范围：

　　流量Q：10-100m3/h

　　扬程H：12-141m

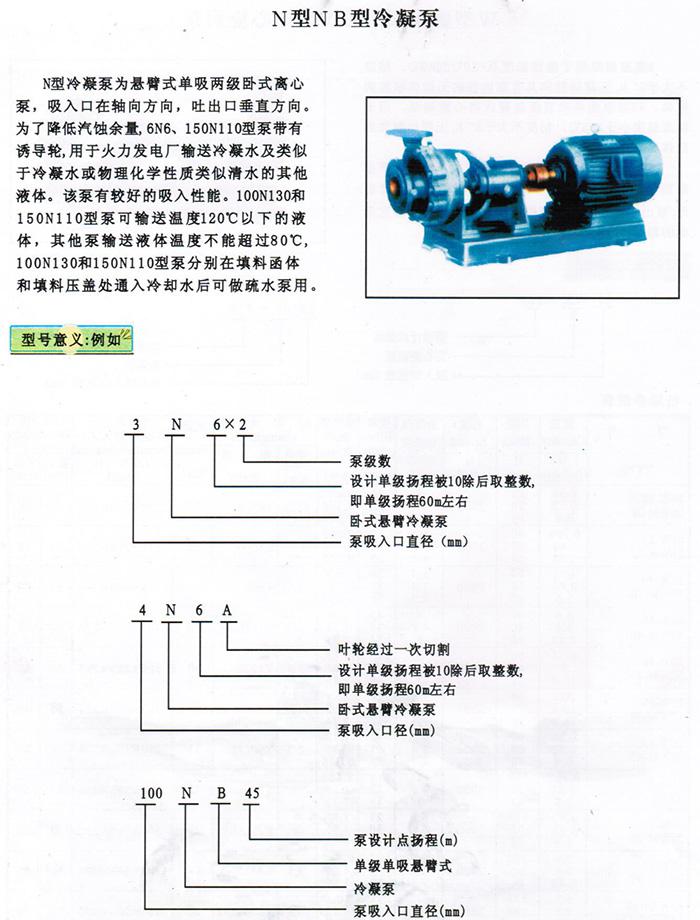

　　三、N型冷凝泵型号意义：

　　3N6x2

　　3——泵的入口直径为3寸

　　N——卧式悬臂冷凝泵

　　6——设计点扬程除10后取整

　　2——泵级数为2级

　　100NB-45

　　100——泵的进口口径为100mm

　　N——冷凝水泵

　　B——悬架式

　　45——泵的设计扬程为45m

　　四、N型冷凝泵结构简介：

　　N、NB、NBA型泵为单级单吸悬臂式离心泵，N型有两级结构，其余为卧式结构。泵有带诱导轮和不带诱带轮两种结构式。结构紧凑，运行平稳可靠、效率高，抗汽蚀性能好。采用标准化设计、标准化程度高通用性好。

　　过流部件材质：铸钢或不锈钢，也可根据用户要求选用不同材质。

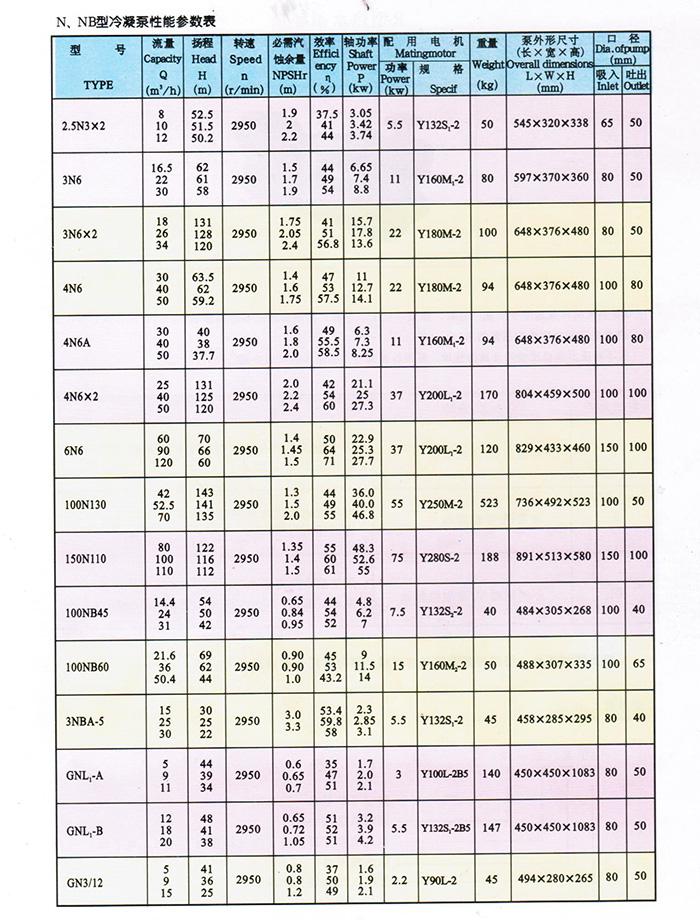

    五、N型冷凝泵参数表如下：
