DG锅炉给水泵

一、DG锅炉给水泵简介

DG型卧式多级锅炉给水泵是卧式单级多级分段式离心泵，可供输送清水或物理化学性质类似于清水的液体，适用于中、低压锅炉或次高压锅炉给水，也适用于工厂或城市高压给排水。输送介质温度为-20oC~105oC，进口允许压力小于0.59MPa。

DG型卧式多级锅炉给水泵具效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

二、DG锅炉给水泵型号意义

DG85-67×3

DG —— 多级锅炉给水泵

85 —— 泵设计点流量为85m³/h

67 —— 泵单级设计点扬程为67m

3 —— 泵的级数为3

三、DG型锅炉给水泵的性能范围

流量：Q=3~300m3/h

扬程：H=12~1200m,扬程高低是采用调整泵的级数的多少及切割叶轮直径达到。输送介质温度≤90℃（或≤130℃）

转速：N=2900转/分

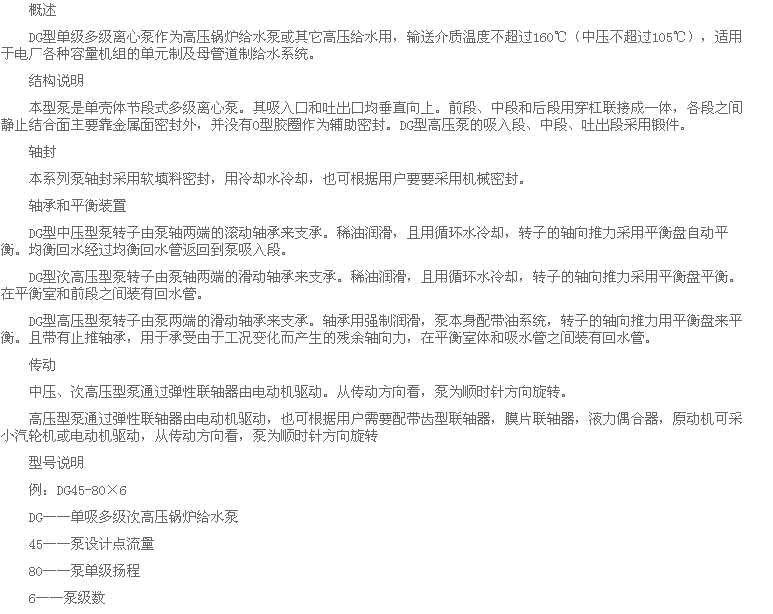

四、DG型锅炉给水泵结构说明

泵壳体部分主要由轴承体、前段、中段、后段、导叶等用螺栓联接整体，前段吸入口中线与水平垂直，也可呈水平线。后段吐出中线与水平垂直，也可呈水平线。

转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成。轴上零件用平键和轴套螺母紧固使之与轴成为一体。整个转子由两端轴承支承在泵壳体上，转子部分中叶轮是根据泵的级数而定。转子由电机驱动，从电机端看，泵为顺时针方向旋转。

本型号泵采用滚动轴承，按型号不同而定，均不承受轴向力，泵在运行中应允许转子部分在泵壳体中轴向游动，不能采用向心球轴承。轴承内用钙基黄油润滑。

泵前段、中段、后段之间密封而均采用二硫化钼润滑脂密封，转子部件部分与固定部分之间靠密封环、导叶套、填料等密封，当密封环和导叶套的磨损程度已经影响泵的工作和性能时应该予以及时更换。

本泵采用填料密封或机械密封，在使用时，填料及机械密封的位置安防要正确，填料及机械密封的松紧程度必须适当，以流体能一滴一滴渗出为宜。

五、DG锅炉给水泵结构图

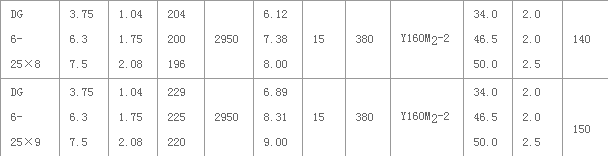

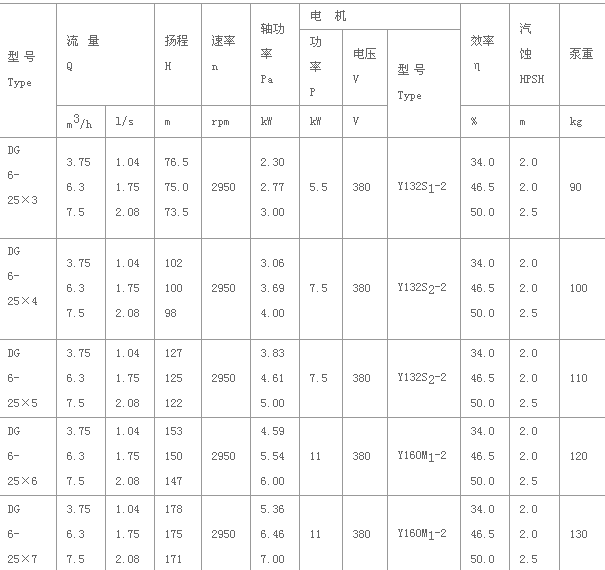

六、DG多级给水泵型号表
