FY系列液下化工泵

一、FY系列液下化工泵概述

    FY系列液下泵是本单位在传统耐腐蚀液下泵基础上，经改进设计而生产的新型泵；该泵取消了其他液下泵普遍采用的机械密封和选用了叶轮，使泵高效节能、无泄漏、寿命特长，从而广泛应用于石油、化工、制药、造纸、冶金、污水处理等行业。

    二、FY系列液下化工泵特点

    1．采用单叶片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

    2．机械密封采用新型硬质耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上。

    3．泵为立式结构，工作时泵体浸在液体中，因而很容易起动，不存在排气抽空问题，同时具有无泄漏等特点，液下深度可达0。5～5米。

    4．整体结构设计合理、噪声小、节能效果显著，检修方便。

    5．接轴结构先进可靠，泵与电动机采用绕性联轴器连接，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系数。

    6．能够在全扬程范围内使用，从而保证电机不会过载。

    可根据用户需要配备液位自动控制柜，根据所需液位变化，自动控制泵的启动与停止，不需专人看管，使用极为方便。

    三、FY系列液下化工泵参数：

    流量Q：5～950m3/h

    扬程H：5～45m

    转速N：1450～2900r/min

    电机功率：0。75～45kw

    排出口径DN：40～250mm

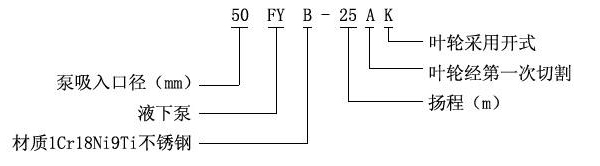

FY系列液下化工泵型号含义

    四、FY系列液下化工泵用途：

    1、企业单位废水排放；

    2、市污水处理厂排放系统；

    3、地铁、地下室、人防系统排水站

    4、院、宾馆、高层建筑污水排放；

    5、住宅区的污水排水站；

    6、市政工程、建筑工地中稀泥浆的排放；

    7、自来水公司的给水装置

    8、养殖场污水排放及农村农田灌溉；

    9、勘探矿山及水处理设备配套；

    10、水利工程给水排水。

    企业单位废水排放；市污水处理厂排放系统；地铁、地下室、人防系统排水站；院、宾馆、高层建筑污水排放；住宅区的污水排水站；市政工程、建筑工地中稀泥浆的排放；自来水公司的给水装置；养殖场污水排放及农村农田灌溉；勘探矿山及水处理设备配套；水利工程给水排水。

    五、、FY系列液下化工泵拆卸与装配

    1、如更换或检査叶轮，可关闭出口阀门，卸去法兰连接螺栓和底板连接螺栓，用起重工具将泵吊出容器。

    2、将底板垂直在固定的支架上，卸去泵体的所有螺栓，取出泵盖和叶轮螺母，用双锤轻击泵体，即可卸下叶轮。

    3、更换滚动轴承则底板不动，只要卸去电机及相应支架，卸去泵联轴器、31盖、圆嫘母，取出轴承体，

    4、装配与拆卸的次序相反，注意轴上配件的同心度。

    六安装、使用、维修

    1、泵组装后，盘动联轴器，看是否转动灵活。检查是否有金属磨擦声，各部件螺姆是否旋紧。

    2、检査泵轴和电机轴的同心度，上下联轴器外圆左右差数不得超过0。1mm，联轴器端面间隙保持1-2。5mm。

    3、泵的吸入口到容器底部之间距离为吸入口径的2~3倍。泵体与器壁距离应大于口径的2。5倍。

    4、泵的出液管路，应另设支架支撺，其重量不允许支撑在泵上。

    5、检査电机的旋转方向，使泵的旋转方向符合指示方向。

    6、关闭出口管路上的闸阀，接通冷却水管。

    7、起动电机，慢慢开启出口管闲阀到痛要的位置，投入正常运转。

    8、经常检查泵和电机的情况。轴承温升不应超过75℃，轴承盒内应加足够黄油。

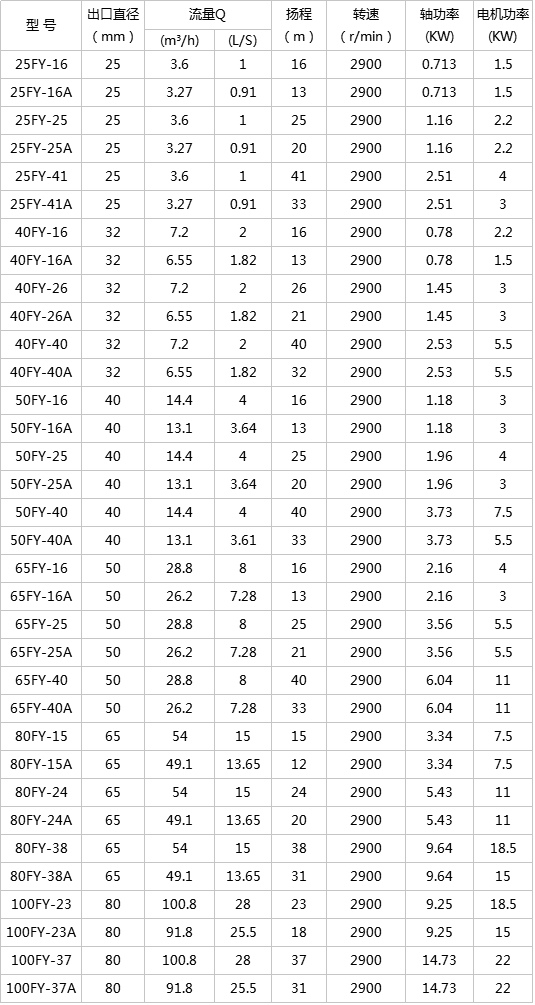

六、FY系列液下化工泵参数表
